使用電批扭矩測試儀校正扭力起子的方法
瀏覽： 發布日期：2018-03-21
使用電批扭矩測試儀校正扭力起子的方法
例如：測量校準自動停（帶離合器）的扭力起子正向扭力的方法如下
1、首先打開扭力測試儀電源開關
2、安置匹配帶安全框的測試配件）
3、選擇測量單位——三種測量單位選擇Lbf.in（磅力.英寸） ←→kgf.cm（公斤力.厘米） ←→N.m（牛頓
4、將測量模式（ MODE處于TRACK檔）——旋調零旋鈕〖ZERO ADJ〗：作LCD顯示數值進行調零。
5、選擇〖MODE〗測量模式開關 ：峰值（PEAK） 鎖定測量***扭力值，用復位按鈕清零。

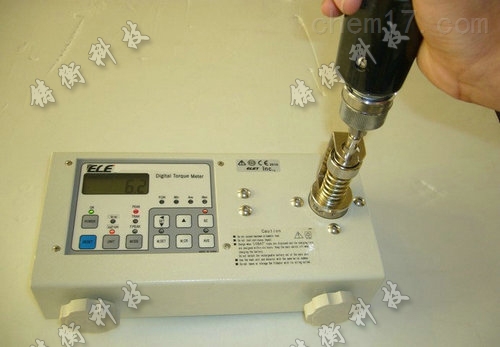

6、設定扭力起子正反轉開關在正向位置，把它安裝在測試配件上，按復位按鈕（RESET）進行數值復位清零，啟動它使之旋轉直至自動停止。（彈簧繃緊屬正常，再次測時需反向松開點彈簧。）
7、當扭力起子停止時，顯示板LCD上顯示的測量數值為該扭力起子的輸出力矩。
8、再次反轉啟動扭力起子，讓測試彈簧退回原位高度，按復位按鈕清除數值，測試扭力起子扭力，重復以上測量幾次，紀錄好數據，多次比較出扭力起子輸出的準確扭力。
9、要設定扭力起子的固定輸出力矩，經過調整扭力起子的扭力調節器，用以上方法測量作出數據，設定好扭力起子的輸出扭力。
SGHP電批扭矩測試儀規格型號
SGHP電批扭矩測試儀規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
分度值（N.m） | 外形尺寸 | 重量（KG） |
| SGHP-10 | 0.005-1 | 0.001 | 230X124X65 | 1.8 |
| SGHP-20 | 0.010-2 | 0.001 | ||
| SGHP-50 | 0.075-5 | 0.001 | ||
| SGHP-100 | 0.150-10 | 0.01 | ||
| SGHP-250 | 0.500-25 | 0.01 |
