端子拉力試驗機如何安裝
端子拉力試驗機專用于檢測各種線束接線端子的拉脫力，可結合專用夾具配置SGHF數顯推拉力計和SGNK指針式推拉力計組合成不同的試驗機臺，我司端子拉力試驗機適用于各種產品的推拉負荷測試、于拔力測試，破壞試驗等。
端子拉力試驗機的安裝方法：
1、機座的安裝方法：本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法：
A、用M4扳手將測力計安裝板上4個M4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；
B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件袋里的4枚M3×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個M3的螺紋孔；
1)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚M×10的螺釘卸下，將附件袋里的4枚M3×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個M3螺紋孔（卸下M3×10的螺釘的螺紋孔）；
2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

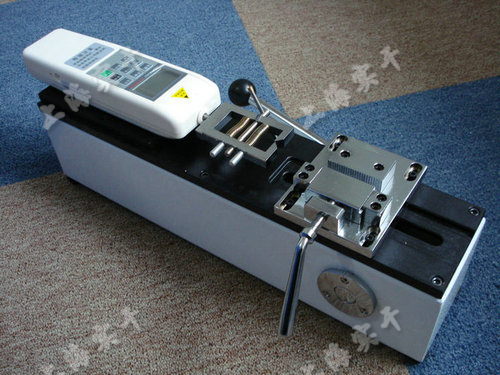

SGWS端子拉力試驗機 可配SGHF數顯推拉力計

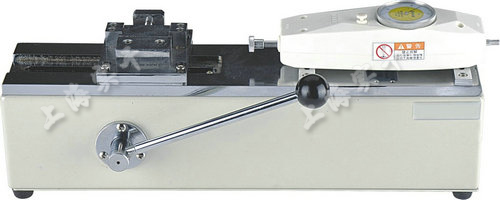

SGWS端子拉力試驗機 可配SGNK指針式推拉力計
端子拉力試驗機規格型號
SGWS端子拉力試驗機 可配SGHF數顯推拉力計
SGWS端子拉力試驗機 可配SGNK指針式推拉力計
端子拉力試驗機規格型號
|
產品型號 (Model) |
***負載 （N） |
有效行程 （mm） |
外形尺寸 （mm） |
重量 （KG） |
| SGWS | 500 | 50 | 450X260X160 | 10.5 |
| SGWSJ | 1000 | 50 | 450X260X160 | 13 |
SGWS端子拉力試驗機特點：
臥式安裝。手動操作，操作簡單穩定。
可將本機臺安裝于桌（臺）上使用，使機架更加穩固。
長×寬×高：450mm×260mm×160mm。有效行程：50mm。
額定負荷：500N。（也可配置1000N）凈重：10.6Kg。
