棘輪頭音響式扭力扳手,棘輪頭音響式扭力扳手廠家
瀏覽： 發布日期：2020-04-25
棘輪頭音響式扭力扳手,棘輪頭音響式扭力扳手廠家
鑄衡生產的SG型棘輪頭音響式扭力扳手精度高穩定性好特別適合于準確要求高的緊固件的力矩測試，我司棘輪頭音響式扭力扳手可左旋操作，力矩精度：±3％。可配合套筒扳手套筒，供緊固六角頭螺栓、螺母用，在扭緊時可以表示出扭矩?cái)?shù)值。凡是對螺栓、螺母的扭矩有明確規定的裝配工作（如汽車、拖拉機等的氣缸裝配）都要適用這種預置式扭矩扳手。

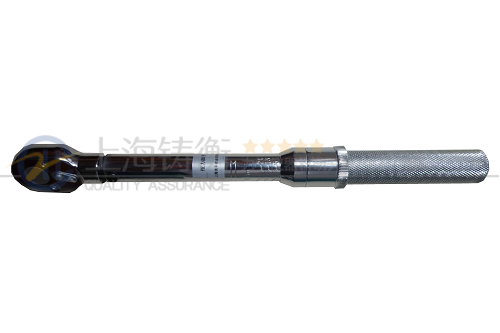

棘輪頭音響式扭力扳手圖片

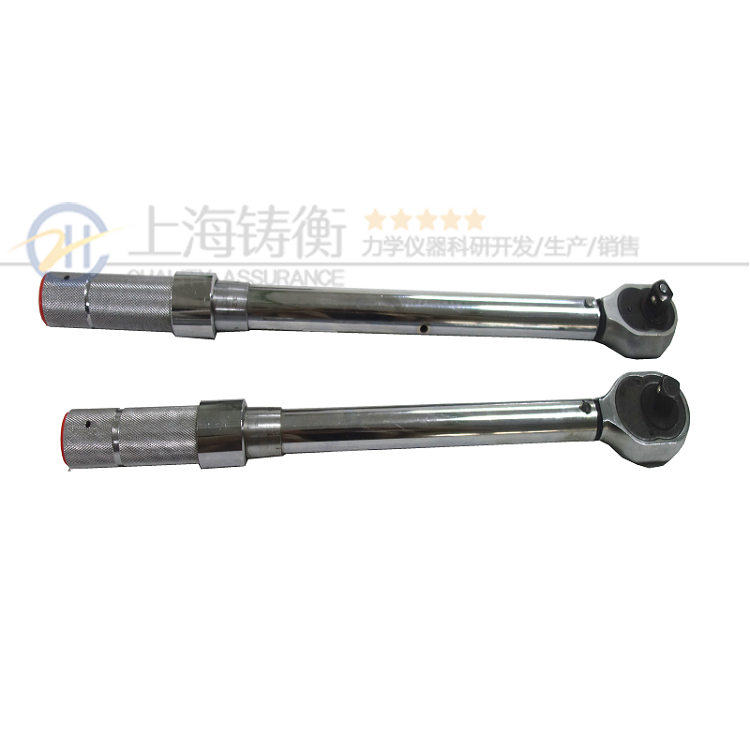

棘輪頭音響式扭力扳手圖片
棘輪頭音響式扭力扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
分度值 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （in） |
| SGTG-5 | 1-5 | 0.1 | 253 | 0.38 | 1/4 |
| SGTG-10 | 2-10 | 0.2 | 253 | 0.38 | 1/4 |
| SGTG-25 | 5-25 | 0.5 | 302 | 0.55 | 3/8 |
| SGTG-50 | 10-50 | 2 | 412 | 1.2 | 1/2 |
| SGTG-100 | 20-100 | 5 | 458 | 1 | 1/2 |
| SGTG-200 | 40-200 | 7.5 | 550 | 2.1 | 1/2 |
| SGTG-300 | 60-300 | 7.5 | 650 | 2.1 | 1/2 |
| SGTG-450 | 150-450 | 10 | 685 | 2.37 | 3/4 |
| SGTG-500 | 100-500 | 10 | 700 | 2.37 | 3/4 |
| SGTG-760 | 280-760 | 10 | 835 | 4.2 | 3/4 |
| SGTG-1000 | 200-1000 | 12.5 | 1340 | 4.46 | 3/4 |
| SGTG-1500 | 300-1500 | 25 | 1750 | 7 | 1 |
| SGTG-2000 | 750-2000 | 25 | 1760 | 7 | 1 |
| SGTG-3000 | 1000-3000 | 50 | 2145 | 18.4 | 1 |
| SGTG-4000 | 2000-4000 | 50 | 2180 | 29.5 | 38mm |
| SGTG-6000 | 3000-6000 | 100 | 2250 | 47 |
48mm |
棘輪頭音響式扭力扳手特點：
1.采用鍍鉻合金鋼材質，強度好，力矩范圍大；
2.具有雙向棘輪頭，小規格力矩刻度設微分裝置；
3.可另配開口頭、活動開口頭、勾頭、管鉗頭；
4.具有預置扭矩?cái)?shù)值和發訊裝置，精度±4%；
棘輪頭音響式扭力扳手應用
我司棘輪頭音響式扭力扳手廣泛應用于鐵路、航天、航空、船舶、汽車、工程機械、電力等及對螺栓聯結有較高要求的行業。
棘輪頭音響式扭力扳手使用方法 ：
①、根據所需扭矩值要求，確定預置扭矩值。
②、預置扭矩值時，將六角調節鑰匙插入扳手尾端，然后旋轉，調節標尺刻線至所需扭矩值。調節好后，將鑰匙拉出。
③、在扳手方榫上裝上相應套筒，并套入緊固件，再在手柄上緩慢用力。當擰緊到發出信號（嗒"的一聲止（以達到預置扭矩值），一次作業完畢。
④、如長期不用，調節標尺刻線退至扭矩極小數值處。

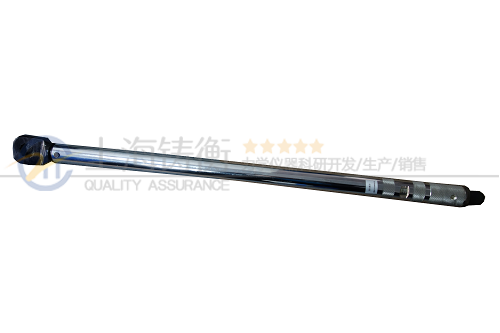

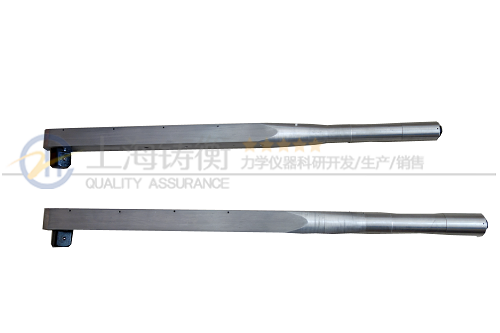

棘輪頭音響式扭力扳手圖片
預置式扭矩扳手規格型號
|
產品型號 (Model) |
測量范圍 （N.m） |
分度值 （N.m） |
長度 （mm） |
重量 （KG） |
方榫 （in） |
| SGAC-20 | 4-20 | 1 | 305 | 0.5 | 3/8 |
| SGAC-100 | 20-100 | 5 | 460 | 1.1 | 1/2 |
| SGAC-300 | 60-300 | 10 | 605 | 1.5 | 1/2 |
| SGAC-500 | 100-500 | 10 | 805 | 2.8 | 3/4 |
| SGAC-760 | 280-760 | 10 | 805 | 2.8 | 3/4 |
| SGAC-1000 | 250-1000 | 25 | 810 | 2.8 | 3/4 |
| SGAC-2000 | 750-2000 | 50 | 920 | 5 | 1 |
| SGAC-3000 | 1800-3000 | 100 | 935 | 6.5 | 1 |
| SGAC-4000 | 2500-4000 | 100 | 985 | 10.5 | 38mm |
| SGAC-6000 | 3000-6000 | 200 | 1200 | 12.5 | 38mm |
| SGAC-10000 | 6000-10000 | 200 | 1200 | 15 |
38mm |

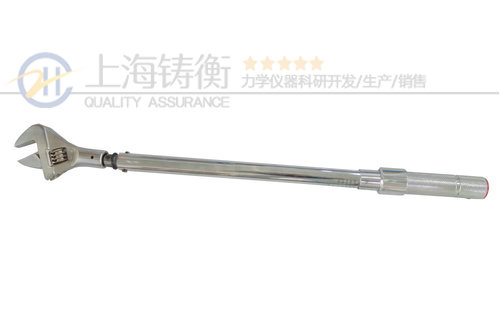

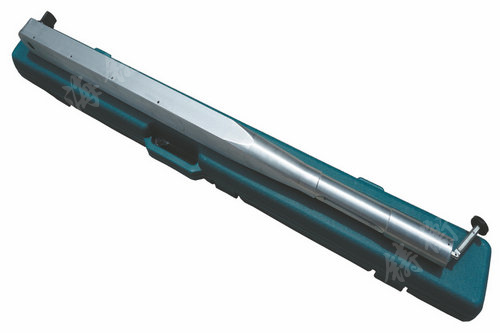

預置式扭矩扳手圖片：
