暖氣管道流量計,供暖管道流量計,供熱工程流量計
鑄衡生產的這款SGTF1100-EI暖氣管道流量計采用時差式工作原理。它有效的解決了管道內壁結垢，管道陳舊，管道非導聲材料等外夾式不能有效測量的難題該暖氣管道流量計插入式傳感器自帶截止球閥，安裝維護均無需截流，斷管，方便快捷。對于材質無法打孔，表面不光滑的特殊管道還可以采用安裝抱箍的方式安裝傳感器。另外，它還配備有可選配的熱(冷)量計量功能，可執行完整的熱量分析。由于其安裝快捷，簡單易操作的特性，是生產監測、水平衡調試、熱網平衡調試、節能監測的理想流量測量儀表產品。

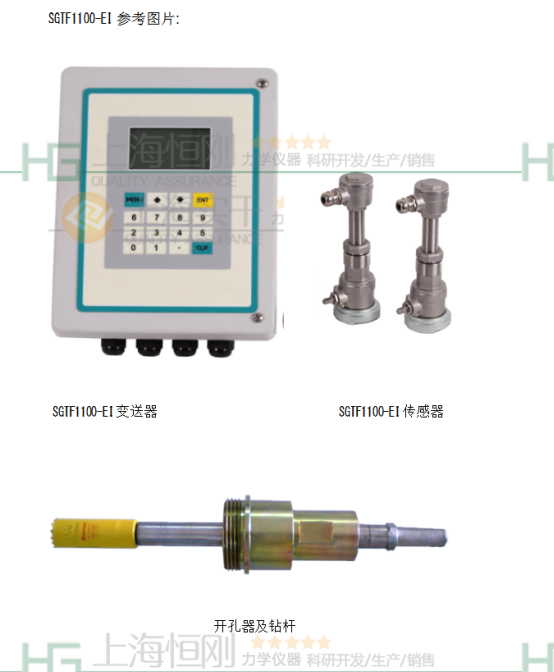

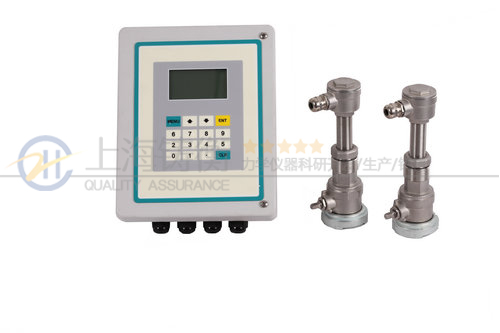

暖氣管道流量計圖片
暖氣管道流量計特點：
1. 四行顯示，可以在一個屏幕上顯示流速、瞬時流量、累積流量和儀表運行狀態。
2. 在線安裝，無需截流，斷管。
3. 可測流體溫度范圍 -35℃~150℃。
4. 內置數據記錄儀，內置數據累積器，另外數據儲存器可選。
5. 配接溫度傳感器PT1000，可實現熱量測量。
6. 標準插入型傳感器， 可實現口徑D N 65 ~ D N 6 0 0 0 m m 管道流量的測量。
7. 適用于流速 0.01 m/s 到 12 m/s 雙向流速測量。

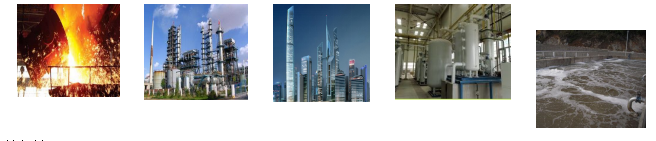

暖氣管道流量計應用:
它適合測量密閉滿管中的相對純凈的液體，也適合測量帶一定顆�；驓馀莸囊后w。廣泛應用于供排水，空調暖通，建筑節能，石油化工，冶金等領域
暖氣管道流量計性能指標:
變送器
|
測量原理 |
超聲波時差 |
|
可測流速范圍 |
0.01 - 12 m/s,雙向測量 |
|
分辨率 |
0.25mm/s |
|
重復性 |
0.20% |
|
精度 |
±1.0% R （流速>0.3 m/s);±0.003 m/s （流速<0.3 m/s） |
|
響應時間 |
0.5s |
|
靈敏度 |
0.003m/s |
|
阻尼 |
0-99s(用戶一表內可設置) |
|
可測流體 |
相對純凈或有少量顆�；蛘邭馀莸囊后w，濁度 <10000 ppm |
|
供電 |
AC: 85-265V DC: 24V/500mA |
|
安裝方式 |
壁掛 |
|
防護等級 |
IP66 |
|
操作溫度 |
-20℃ 至 +60℃ |
|
殼體材料 |
玻璃鋼 |
|
顯示 |
4X8C中文或者4X16英文， 有背光 |
|
測量單位 |
米，英尺，立方米，升，立方英尺，加侖，油桶等，客戶任選 |
|
通訊輸出 |
4~20mA,OCT,繼電器, RS232, RS485 (Modbus),數據存儲,GPRS |
|
熱計量功能 |
單位GJ，KWh 可選 |
|
安全 |
鍵盤鎖，系統鎖 |
|
尺寸 |
244*196*114mm |
|
重量 |
2.4kg |

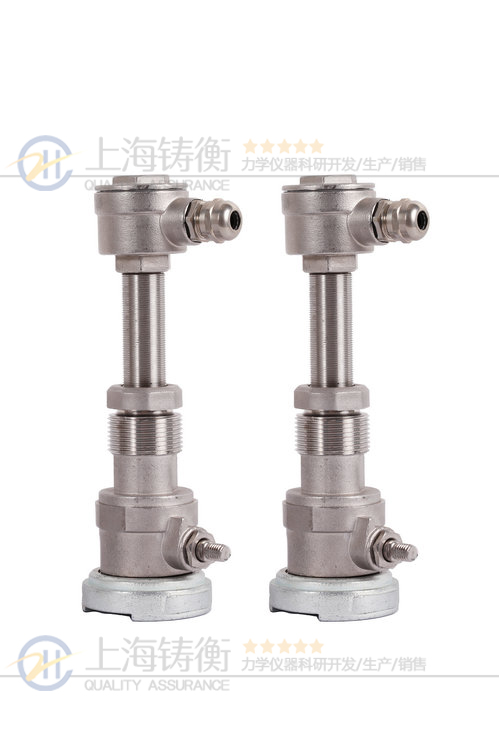

傳感器
|
防護等級 |
標準IP67.IP68 可選 |
|
流體溫度 |
標準傳感器: -35℃~85℃ |
|
高溫傳感器: -35℃~150℃ |
|
|
可測管道 |
DN65-6000 |
|
傳感器尺寸 |
S標準傳感器 Φ58*199mm |
|
傳感器材料 |
不銹鋼 |
|
溫度傳感器 |
PT1000 |
|
線纜長度 |
標配 10m， 其他長度可聯系工廠 |
